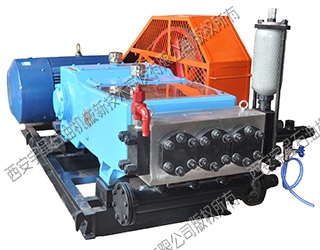

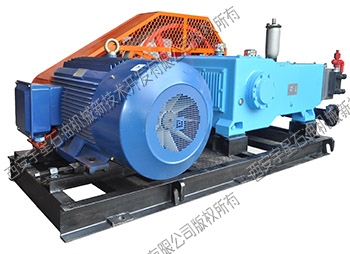

3ZS132-15/30型油田注水泵系三缸单作用往复柱塞泵,是我公司借鉴国内外三缸柱塞泵的先进结构经验设计,依据油田开采需要而开发的新产品,其结构简单,维修方便,运行可靠。泵主要由动力端、液力端两部分组成,主要用于油田采油工艺流程中需要注水、污水回注的场合,也可用于其他领域中输送水或物理性质类似于水的介质,泵的液力端更换材质后亦可输送腐蚀性的介质。
动力端借鉴国内外先进柱塞泵的结构形式,采用传统成熟的曲柄-连杆传动机构,主要由机架、曲轴、连杆、十字头、十字头销、轴瓦、挺杆、滚动轴承等组成。合理的材料选配及可靠的设计理念使动力端具有结构简单,强度、刚度好,重量轻,使用寿命长,运行可靠等优点。
液力端主要采用水平直通组合阀结构,这种结构的优点主要表现在吸入端和排出端完全分离,使液缸体内没有交变应力的产生,再配备有专用拆装工具,既维修方便,运行平稳,且使用寿命长等。液力端主要由液缸体、柱塞与填料箱组件、吸、排阀组件、吸入、排出管组件等零部件组成。液力端零部件可采用不锈钢材质,可输送带腐蚀性的介质或其他化工类介质。
|
|
3ZS132-15/30型注水泵主要技术参数 |
序 号 |
项目名称 |
单 位 |
数 值 |
1 |
理论流量 |
m3/h |
15 |
2 |
最高排出压力 |
MPa |
30 |
3 |
吸入压力 |
MPa |
0.03~0.1 |
4 |
柱塞行程 |
mm |
127 |
5 |
柱塞直径 |
mm |
Ø60 |
6 |
最高泵速 |
r/min |
235 |
7 |
吸入口径 |
mm |
M76×2 |
8 |
排出口径 |
mm |
M64×2 |
9 |
最大输入功率 |
kw |
132 |
