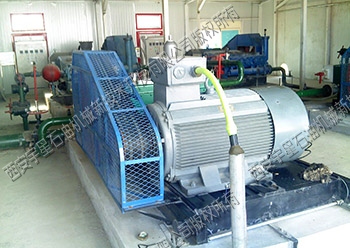

5ZS-18/30型高压注水泵为五缸单作用往复柱塞泵,是我公司借鉴国内外五缸柱塞泵的先进结构而改进设计,并依据油田开采需要而开发的新产品,结构简单,维修方便,运行可靠。泵组主要由动力端、液力端、配套电机、共用底座、软启动或变频启动控制电柜等部分组成。5ZS-18/30型注水泵主要用于油田采油工艺流程中需要注水、污水回注的场合,也可用于其他领域中输送水或物理性质类似于水的介质,泵的液力端更换材质后亦可输送腐蚀性的介质。
动力端借鉴国内外先进柱塞泵的结构形式,采用传统成熟的曲柄-连杆传动机构,主要由机架、曲轴、连杆、十字头、十字头销、连杆瓦、挺杆、滚动轴承等组成。合理的材料选配及可靠的设计理念使动力端具有结构简单,强度、刚度好,重量轻,使用寿命长,运行可靠等优点。
液力端主要采用水平直通组合阀结构,这种结构的优点主要表现在吸入端和排出端完全分离,使液缸体内没有交变应力的产生,再配备有专用拆装工具,既维修方便,运行平稳,且使用寿命长等。液力端主要由液缸体、柱塞与填料箱组件、吸、排阀组件、吸入、排出管组件等零部件组成。液力端零部件若采用不锈钢材质,可输送带腐蚀性的介质或其他化工类介质。
|
|
5ZS-18/30型高压注水泵主要技术参数 |
序 号 |
项目名称 |
单 位 |
数 值 |
1 |
最大输入功率 |
kw |
200 |
2 |
最高排出压力 |
MPa |
30 |
3 |
吸入压力 |
MPa |
0.03~0.1 |
4 |
最大流量 |
m3/h |
18 |
5 |
柱塞行程 |
mm |
150 |
6 |
柱塞直径 |
mm |
Ø47 |
7 |
最高泵速 |
r/min |
242 |
8 |
吸入口径 |
mm |
100 |
9 |
排出口径 |
mm |
65 |
10 |
配带电机 |
型号 |
Y2-355M2-6 |
功率 |
200kw |
