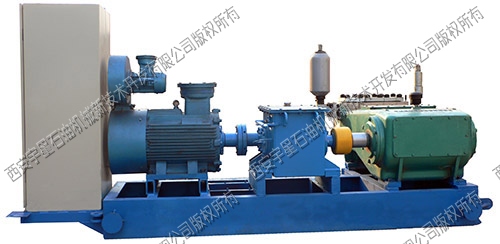

XJ600-5洗井装置由3DY175柱塞往复泵、变频防爆电机、变频控制柜、两挡变速箱、电缆卷筒总成(含50米动力电缆)、底座总成、配套工具等组成,该试压泵组主要用于油田洗井、试压、冲砂等作业。
针对油水井现场实际情况,本装置采用变频启动控制技术,变频启动可以使电动机在额定工作电流或小于额定工作电流下平稳启动,减少电机启动瞬间的大电流对电网的冲击,以及满足作业现场对排量和压力的不同需要。为更好的控制泵组工作性能,本套装置采用分挡变频控制,分为四个挡位(也可设置成无级变速),可以直接在触摸屏上完成启动、变档、停止等操作。为了更好的满足排量和压力的不同需要,在装置中配置了两挡箱,用同一台泵,在不换柱塞的情况下达到洗井和试压两种工况。
XJ600-5型洗井装置工作性能参数 |
挡 位 |
电机转速(r/min) |
泵冲次(n/min) |
出口压力(MPa) |
排量(m3/h) |
1挡 |
250 |
89 |
7.5 |
9.3(155 L/min) |
28 |
21 |
2.93(50 L/min) |
||
2挡 |
500 |
178 |
5.8 |
18.6(310 L/min) |
56 |
21 |
5.85(97.5 L/min) |
||
3挡 |
730 |
260 |
5.3 |
27.16(453 L/min) |
81 |
17 |
8.46(141 L/min) |
||
4挡 |
980 |
348.5 |
5.5 |
36(600 L/min) |
108 |
18 |
11(183 L/min) |
3DY175柱塞往复泵参数 |
型 号 |
3DY175 |
柱塞行程(mm) |
175 |
输送介质 |
水 |
往复次数(n/min) |
350 |
进口压力(MPa) |
0.02~0.10 |
进口管孔径(mm) |
150 |
出口压力(MPa) |
5 |
出口管孔径(mm) |
60 |
最大理论排量(m3/h) |
36 |
总质量(kg) |
3300 |
柱塞直径(mm) |
65 |
外形尺寸(mm) |
┈┈ |
