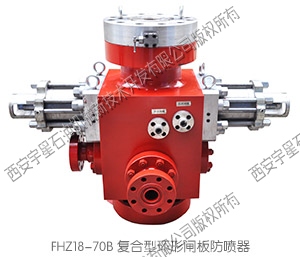

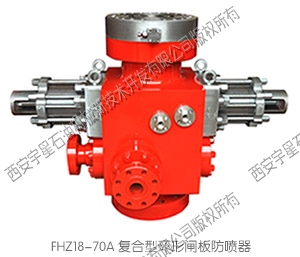

复合型环形闸板防喷器主要用于油田多层井下压裂作业中的井控防喷,并能在井内留存15MPa压力下，不放喷起下油管，实施多层次压裂。该产品将环形防喷器、闸板防喷器、井口四通的结构合为一体，大大降低了现场使用的的高度。环形防喷器及闸板均由液压控制，具有密封性能好、可靠性强、结构紧凑、操作安装方便、现场实用性强等优点。
|
|
|
主要技术参数
1、补偿式多用途环形防喷器
（1）通径:180mm
（2）密封油管规格：2-7/8 "；3-1/2 "
（3）带压拖动静密封压力：35MPa
（4）带压拖动动密封压力：15MPa
（5）液压接口螺纹：Rc3/8"
2、液动单闸板防喷器
（1）通径: 180mm
（2）密封油管规格：2-7/8 "
（3）额定工作压力：70MPa
（4）液控压力：10.5MPa
（5）开启缸容量：2×2.37 L
（6）关闭缸容量：2×2.65 L
（7）液压接口螺纹：NPT 1"
3、井口专用六通
（1）最小垂直通径：124mm
（2）四通侧出口连接：载丝，通径65mm，BX154，螺栓孔直径215.9， M24x130
（3）变径法兰连接：法兰，通径78mm，BX153，螺栓孔直径184.2， M24x160
（4）上部连接型式: 480法兰、BX156钢圈、M39x410螺栓
（5）下部连接型式: 480法兰、BX156钢圈、M39x320螺栓
（6） 壳体静水压强度压力：105MPa
（7）外型尺寸：1520×555×1100mm
