◆执行API Spec Q1、4F、7K、8C及RP500、GB3826.1、GB3826.2、GB7258、GB/T23505等相关技术标准和“3C”强制性标准。
◆整机结构合理,集装化程度高,占地面积小。

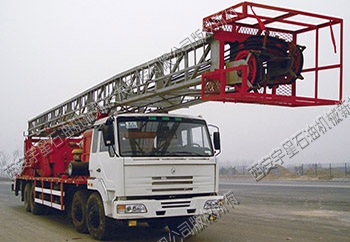

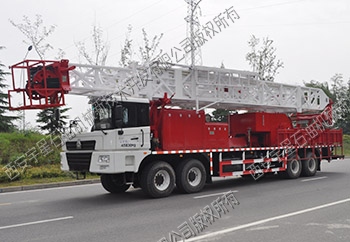

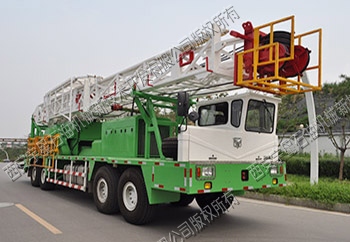

◆底盘为重载8×8、10×8、12×8修井机专用底盘,采用液压助力转向系统,通过性、越野性好。
◆国产或CAT系列发动机与凯兴液力传动箱或国际名牌液力传动箱匹配合理,传动效率高,本质安全。
◆主刹车可采用带刹,辅助刹车可采用气控盘式刹车和水刹车型式。
◆转盘传动箱可实现正倒档,适应各种旋转作业,反扭矩释放装置保证钻杆变形能安全释放。

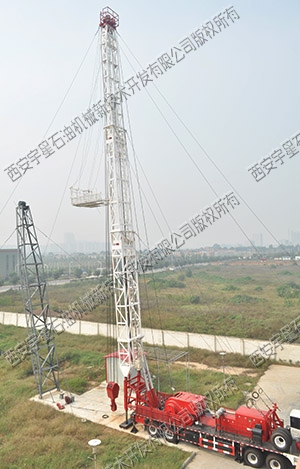

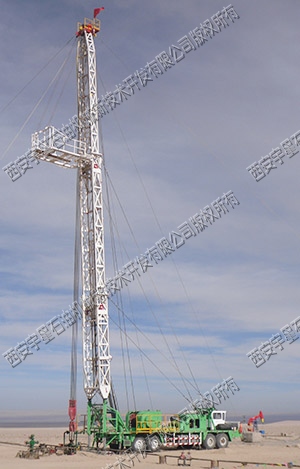

◆井架为前开口、双节或三节套装前倾式桅形井架,液压起放及伸缩。
◆钻台为两体伸缩式结构,便于运输吊装,台面尺寸和高度可按用户要求设计。
◆采用“以人为本”设计理念,强化安全保护和检测措施,满足HSE规范要求。
|
|
|
|
|
|
主要技术参数 |
产 品 型 号 |
X J 4 5 0 |
X J 5 5 0 |
X J 6 5 0 |
理论小 修 井 深 (2 - 7 / 8" 外 加 厚 油 管 )m |
5500 |
7000 |
8000 |
理论大 修 井 深 (2 - 7 / 8" 钻 杆 )m |
4500 |
5800 |
7000 |
钻 井 深 度 (4 - 1 / 2" 钻 杆 )m |
1500 |
2000 |
2500 |
最 大 钩 载 k N |
1125 |
1350 |
1580 |
|
|||
发 动 机 型 号 |
I S Z 4 5 0.4 0 |
C A T3 4 0 8D I T A 或C - 1 5A T A A C |
C A T3 4 1 2D I T A 或C - 1 6A T A A C |
发 动 机 功 率 k W |
335 |
392/396 |
485/492 |
液 力 传 动 箱 型 号 |
B Y 5 0 3 H |
S 5 6 1 0 H R |
S 6 6 1 0 H R |
传 动 型 式 |
液 力+机 械 |
液 力+机 械 |
液 力+机 械 |
|
|||
井 架 高 度 m |
2 9 / 3 2 |
33 |
35 |
游 动 系 统 |
5 × 4 |
5 × 4 |
5 × 4/6× 5 |
主 大 绳 直 径 m m |
26 |
26 |
26 |
大 钩 速 度 m / s |
0.2~1.2 |
0.2~1.4 |
0.2~1.4 |
|
|||
底 盘 驱 动 形 式 |
8 × 8 |
10 × 8 |
12 × 8 |
接 近 角/离 去 角 |
2 6 °/ 1 7 ° |
2 6 °/ 1 7 ° |
2 6 °/ 1 8° |
最 小 离 地 间 隙 m m |
311 |
311 |
311 |
最 大 爬 坡 度 |
2 6 ° |
2 6 ° |
2 6 ° |
最 小 转 弯 直 径 m |
33 |
33 |
38 |
|
|||
转 盘 型 号 |
Z P 1 3 5 |
Z P 1 3 5 |
Z P 1 7 5 |
游 车 大 钩 型 号 |
Y G 1 1 0 |
Y G 135 |
Y G 1 60 |
水 龙 头 型 号 |
S L 1 1 0 |
S L 1 35 |
S L 1 60 |
|
|||
移 运 时 外 形 尺 寸 m |
14.8×3.0×4.15 |
18.8×2.8 5×4.3 |
20.4×2.85×4.45 |
主 机 重 量 k g |
46000 |
55000 |
65000 |
附 件 重 量 k g |
≈20000 |
≈20000 |
≈20000 |
