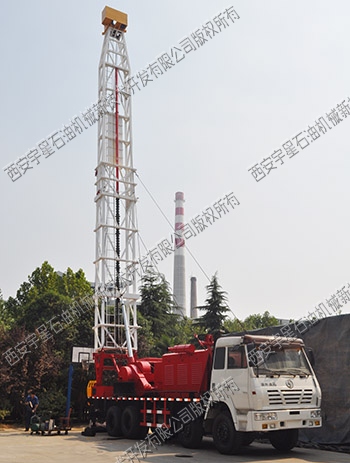

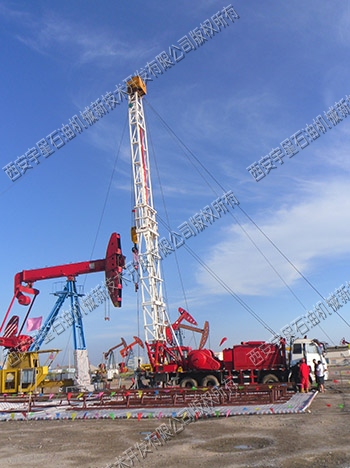

XJ150修井机是目前我公司最小级别的自走式修井机，主要针对于浅井修井、试油、投捞、检泵作业，设计开发的小型修井设备，其主要工作系统为提升作业系统，未配置旋转作业系统。该产品采用双发动机、单滚筒绞车、单节井架，选用经济实用的国产名牌发动机和美国双环HR3241液力传动箱。该产品具有整机结构简单，移运性能好、现场安装方便、使用维护简单等特点。
◆选国产名牌柴油机和美国双环HR3241液力传动箱；
◆采用16米或18米单节井架；
◆6×6全驱动底盘，越野性能好；
◆单滚筒绞车，带式刹车；
◆井架底座及简易工作台悬挂于尾部，安装简单；
◆可选配液压转盘系统进行旋转作业。
|
|
|
| 主要技术参数 |
|
|
标 准 配 置 |
|
小修深度（2 - 7 / 8 "加厚油管)( M） |
2600 |
|
大钩公称载荷( k N) |
300 |
|
大钩最大载荷( k N) |
585 |
|
大钩最大提升/下降速度( m/s) |
1.5 / 1.6 |
|
|
|
|
动力系统 |
F 8 F 413 L |
|
发动机功率( k W/ HP)( 2200 r/ min) |
175 |
|
液力传动箱型号 |
美国双环13.7 - HR 3241 |
|
|
|
|
底盘驱动型式 |
6×6 |
|
最小转弯直径/整车扫空半径(M) |
26 / 33.4 |
|
最小离地间隙(MM) |
340 |
|
接近角/离去角/最大爬坡度 |
27 °/ 13.5 °/ 32 ° |
|
|
|
|
绞车型式 |
单滚筒 |
|
绞车功率（HP） |
150 |
|
主滚筒绳槽体直径× 长度(MM) |
Ø344×877 |
|
主滚筒主刹车形式 |
带式 |
|
主滚筒辅助刹车 |
----- |
|
绞车提升档位 |
五正一倒 |
|
捞砂滚筒 |
----- |
|
|
|
|
大绳直径/有效绳数 |
Ø22 / 6 |
|
井架形式 |
桅杆型单节液压起升 |
|
井架高度(M) |
16 |
|
最大静载荷( k N) |
585 |
|
二层台高度(M) |
----- |
|
|
|
|
控制/照明 |
24 V |
|
液压/气压系统额定压力( MPa) |
14 / 0.833～0. 93 |
|
移运状态外型尺寸(M)/重量( kg) |
15.3×2.5×3.87 / 22180 |
|
|
|
|
钻台型式 |
简易工作台 |
|
钻台高度/梁下净空 |
----- |
|
|
|
|
转盘 |
----- |
|
游车大钩 |
YG 50 |
|
水龙头 |
----- |
|
|
|
|
作业环境-风速( km/ h)/温度/湿度 |
110 /- 25℃～50℃/ 95 % |
