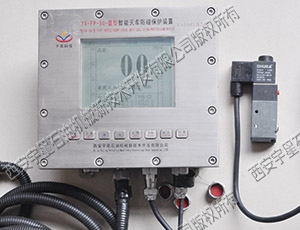

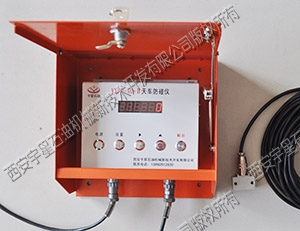

YXFP-50 型修井机天车防碰仪
为了预防游车大钩上碰天车,设定大钩允许上限,当大钩上升到设定位置时,警示仪传替电讯号,打开电磁气控阀,断开通向滚筒离合器气源,(刹车)并使滚筒停转,同时报警器报警。本仪器适用于各种型号的修井机、钻机、通井机和各种起吊设备。将带有磁片的圆盘固定到钢丝绳滚筒轴上,滚筒轴转动时传出磁电讯号,经过转换,将磁电讯号以数字的方式显示到仪器屏上。由于圆盘上安装四个磁片,滚筒每转一周,仪器屏幕上显示数字递加4,同转向累加。直到游动体达到允许的高度(人为判定),此时仪器上的数字即为对应的上限值(或下限值)。
|
|
|
功能特点:
1. 当大钩达到上限或下限前25个计数点时,开始报警,以提醒操作员及时进行限速或刹车,当大钩到达上限或下限时,仪器立即自动刹车;
2. 设置报警高度点十分方便,没有繁琐的设置操作;
3. 数字高度显示,仪表面板上有三位数显示,指示当前大钩工作高度状态,使操作手可以通过仪表显示判断大钩的高度状况;
4. 开机时,仪表先报警提示对零操作同时显示“— — —”,如果不对零,仪表将不能正常工作,对零完成后报警停止;
5. 仪器密封好,防水淋入;
6. 报警装置具备声音和闪光两种形式同时作用。
主要技术参数:
1、 “高度”显示范围:-99~999(计数点)或-9.9~99.9(米)
2、仪器供电电源:DC15V~35V(若接反不工作)
3、功耗:<5VA
4、工作环境:-25℃~50℃
5、仪器外形尺寸:229×150×75(mm)
