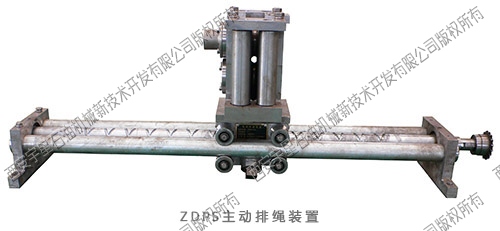

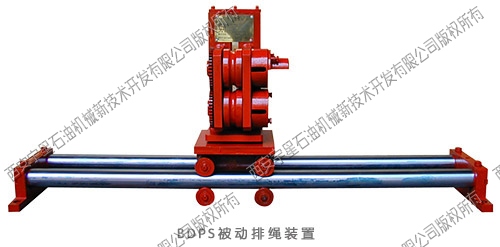

排绳装置
排绳机构主要由链条、导绳板、主动排绳丝杠、传动箱、传动轴、取力链轮及其附件所组成。安装固定后取力链轮与通井机（或修井机）主滚筒轴轴头相连，当滚筒旋转时带动取力链轮旋转，再通过链条及被动链轮带动传动箱、传动轴、和丝杠旋转，嵌在丝杠螺旋槽内滑块随着丝杠的旋转而左右移动，导绳架随着滑块而左右移动，滚筒每旋转一圈，导绳架向左或向右移动一个钢丝绳直径。排绳装置还可与指深传感装置配合安装，能较为精确地测量滚筒钢丝绳收放的长度。
|
|
|
|
适用钢丝绳直径 |
适用滚筒内开档 |
|
Ø12.7mm |
≤960mm |
|
Ø16mm |
≤960mm |
|
注：滚筒旋转一圈，导绳架移动一个钢丝绳直径 |
|
 |
|
|

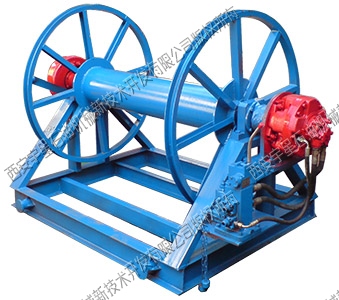

试油用钢丝绳卷筒
|
规格型号 |
备 注 |
|
CXJT3000 |
手动型钢丝绳卷筒 |
|
YCXJT3000 |
液压型钢丝绳卷筒 |
