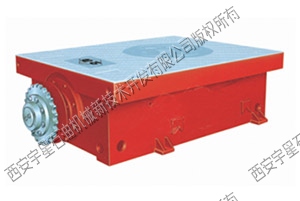

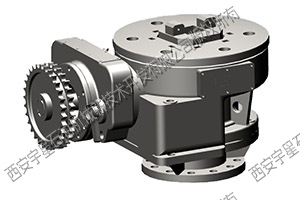

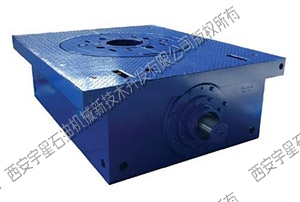

转盘是石油钻井、修井作业主要的配套设备之一，其主要功能是利用动力旋转传递足够大的扭矩和必要的转速以转动井下钻具；在下套管或起下钻过程中，承托井下套管柱或钻杆的全部重量；在卸钻头、卸扣、处理事故时进行进扣、倒扣等辅助工作。
|
|
|
|
|
转盘主要技术参数 |
||||||||
|
产品型号 |
ZP50 |
YZP50 |
ZP80 |
ZP135 |
ZP175 |
ZP205A |
ZP205 |
ZP275 |
|
最大扭矩（kN） |
10 |
10 |
10 |
12 |
13 |
14 |
22.5 |
27.5 |
|
开口直径（mm） |
Ø180 |
Ø180 |
Ø280 |
Ø315 |
Ø444.5 |
Ø520.7 |
Ø520.7 |
Ø698.5 |
|
适用方钻杆 |
2-1/2〞；3〞；3-1/2〞 |
3-1/2〞；4-1/4〞；5-1/4〞 |
||||||
|
额定载荷（kN） |
500 |
500 |
500 |
1350 |
2250 |
3150 |
3150 |
4500 |
|
最高转速（r/min ） |
300 |
|||||||
|
外形尺寸（mm） |
919×540 ×560 |
1053×714 ×540 |
1150×890 ×540 |
1270×890 ×580 |
1935×1280 ×585 |
2053×1400 ×650 |
2295×1475 ×668 |
2417×1680 ×686 |
|
重量（kg） |
960 |
1070 |
1150 |
1240 |
3890 |
4181 |
5530 |
6773 |
